Beschreibung
Für professionelle Industrieeinkäufer, Verfahrenstechnikteams und Systemintegratoren, die ein hochzuverlässiges, einfach zu installierendes Ventil für die Steuerung von Flüssigkeitsprozessen benötigen, bietet unser pneumatischer Flanschkugelhahn mit direkter Montageplatte außergewöhnliche Leistung, vereinfachte Automatisierungsintegration und langfristige Betriebsstabilität für eine Vielzahl industrieller Medien und Anwendungen. Dieses nach globalen ISO-, GB-, ASME-, JIS- und DIN-Standards gebaute Ventil rationalisiert die Installation des Stellantriebs, reduziert den Wartungsaufwand und gewährleistet eine konsistente Ein-/Aus- und Regelleistung für kritische Prozessleitungen.

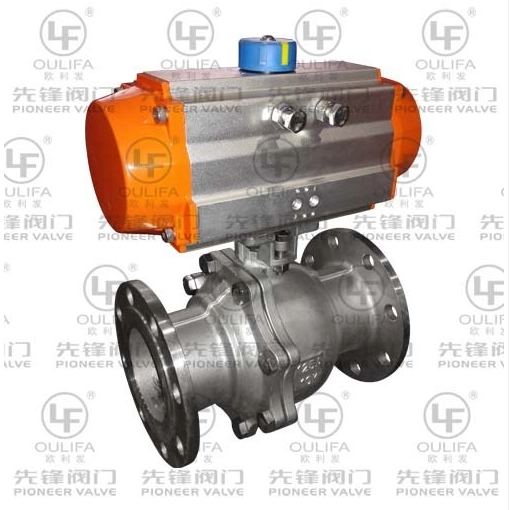

Produkttyp | Pneumatischer Flanschkugelhahn mit direkter Montageplatte |
|---|---|
Modell | PQ641F |
Nenndurchmesser | NPS 1/2"~NPS 8" (DN15~DN200) |
Betriebsdruck | PN16, 150 Pfund, JIS10K |
Körpermaterial | WCB, CF8, CF8M, CF3M usw |
Besatzmaterial | 304, 316, 316L |
Sitzdichtungsmaterial | PTFE, PPL, RTFE, PEEK usw. |
Verbindungsende | Flansch |
Designstandard | GB/T 12237, ASME B16.34, JIS B2071, DIN 3357 |
Von Angesicht zu Angesicht | GB/T 12221, ASME B16.10, JIS B2002, DIN 3202 |
Verbindung beenden | GB/T 9113, ASME B16.5, JIS B2212, DIN 2542 |
Inspektion und Test | GB/T 26480, API 598, JIS B2003, DIN 3230 |
Bediengerät | pneumatischer/elektrischer Antrieb |
Designmerkmal | 1) ISO 5211 Direktmontagepad 2) Feingusskörper 3) Ausblassicherer Vorbau 4) Optionales Antistatikgerät 5) Optionale V-Port-Einstellung 6) Design nach Kundenwunsch |
Unser direkt montierter pneumatischer Flanschkugelhahn nach ISO 5211 wurde für eine präzise Flüssigkeitssteuerung und eine nahtlose Automatisierungsintegration in industriellen Prozesssystemen entwickelt. Das Ventil arbeitet nach einem Vierteldrehungsprinzip und verwendet eine präzisionsgefertigte Kugel mit einem zentralen Durchgangsloch: Eine 90-Grad-Drehung des Schafts richtet die Bohrung der Kugel auf die Rohrleitung aus, um den vollen Durchfluss zu gewährleisten, oder dreht sie senkrecht, um den Durchfluss vollständig zu blockieren, was eine schnelle, zuverlässige Ein-Aus-Steuerung ermöglicht. Das charakteristische Merkmal des Ventils ist seine integrierte Direktmontageplatte nach ISO 5211, die bei der Installation von pneumatischen oder elektrischen Stellantrieben den Bedarf an zusätzlichen Halterungen und Kupplungen überflüssig macht. Diese Konstruktion sorgt für eine perfekte koaxiale Ausrichtung zwischen Stellantrieb und Ventilschaft, reduziert Installationsfehler, minimiert das Spiel und verbessert die Regelgenauigkeit sowohl bei Auf-Zu- als auch bei Regelanwendungen. Das Ventil kann sowohl in horizontaler als auch in vertikaler Rohrleitungsausrichtung installiert werden und verfügt über eine kompakte, wartungsfreundliche Struktur, die die Wartung ohne vollständige Demontage der Rohrleitung vereinfacht.
Die integrierte ISO 5211-Direktmontageplatte macht kundenspezifische Montagehalterungen überflüssig, wodurch die Installationszeit des Stellantriebs um bis zu 50 % verkürzt und die Gesamtsystemkosten gesenkt werden. Das standardisierte Design gewährleistet die Kompatibilität mit allen ISO 5211-konformen pneumatischen und elektrischen Aktoren und bietet unübertroffene Flexibilität für Automatisierungs-Upgrades und -Nachrüstungen.
Das Ventil verfügt über eine ausblassichere Schaftkonstruktion, die verhindert, dass der Schaft bei hohem Rohrleitungsdruck herausgeschleudert wird, und so maximale Betriebssicherheit gewährleistet. Optionale Antistatikvorrichtungen leiten statische Elektrizität ab, die während des Ventilbetriebs entsteht, wodurch das Ventil für brennbare und explosive Medien wie Erdgas und organische Lösungsmittel geeignet ist. Der Feingusskörper sorgt für einen glatten, fehlerfreien Strömungsweg und reduziert Turbulenzen und Druckabfall am Ventil.
Für eine präzise Durchflussregulierung bieten wir optional eine V-Anschlussgarnitur an, wodurch das Ventil sowohl für einfache Ein-Aus-Steuerung als auch für komplexe Drosselanwendungen geeignet ist. Es steht eine breite Palette an Gehäuse- und Dichtungsmaterialien zur Verfügung, um korrosiven Medien, Umgebungen mit hohen und niedrigen Temperaturen sowie speziellen industriellen Prozessanforderungen gerecht zu werden.
Unser geflanschter pneumatischer Kugelhahn ist so konstruiert, dass er in einer Vielzahl von Industriebereichen zuverlässig funktioniert, darunter Fein- und Spezialchemikalienverarbeitung, pharmazeutische und biotechnologische Herstellung, Lebensmittel- und Getränkeproduktion, Wasser- und Abwasseraufbereitung, Schiffbau und Meerestechnik, Zellstoff-, Papier- sowie Druck- und Färbereien, Beschichtungs- und Farbenherstellung, Kühl- und HVAC-Systeme sowie städtische Bau- und Versorgungsinfrastruktur.
Pioneer Valve bringt jahrzehntelange Erfahrung in der Herstellung von Präzisions-Industrieventilen in jedes Ventil ein, das wir produzieren, und beliefert damit Verfahrenstechnikteams und Industriebetreiber auf der ganzen Welt. Unsere direkt montierten pneumatischen Flanschkugelhähne werden in unserer Produktionsanlage in Wenzhou hergestellt, wobei in jeder Produktionsphase strenge Maß- und Leistungstests durchgeführt werden und die globalen GB-, ASME-, JIS- und DIN-Standards vollständig eingehalten werden. Unser hauseigenes Engineering-Team bietet umfassende Unterstützung bei der kundenspezifischen Konfiguration, von der Materialauswahl bis zum Design der Verkleidung, um Ihren spezifischen Prozessanforderungen gerecht zu werden. Wir bieten flexible Produktionskapazitäten sowohl für kundenspezifische Kleinserienbestellungen als auch für Großmengeneinkäufe, mit dediziertem technischem Support zur Unterstützung bei der Systemintegration und dem Kundendienst.
Dank seines integrierten ISO 5211-Standard-Direktmontagepads ist dieses Ventil vollständig kompatibel mit allen ISO 5211-konformen pneumatischen und elektrischen Stellantrieben, ohne dass für die Installation kundenspezifische Halterungen erforderlich sind.
Unser direkt montierter Standard-Flanschkugelhahn ist in Nenndurchmessern von DN15 bis DN200 (NPS 1/2" bis NPS 8") erhältlich und deckt die meisten industriellen Prozessrohrleitungsanwendungen ab.
Ja, wir bieten für dieses Ventil eine optionale V-Anschlussgarnitur an, die eine präzise Durchflussdrosselung und -regulierung ermöglicht, sowie Standardkonfigurationen, die für eine zuverlässige Ein-Aus-Steuerung optimiert sind.
