Beschreibung

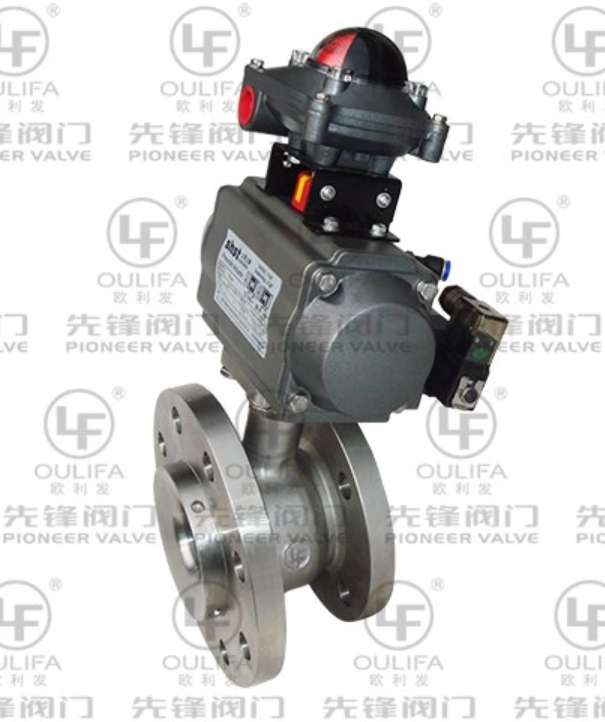

Unser Kugelhahn mit bündigem Boden und geneigtem Schaft ist eine als Gebrauchsmuster patentierte, innovative Ventillösung, die ausschließlich für Spezialreaktoren, Druckbehälter, isolierte ummantelte Lagertanks und Anwendungen mit Bodenentleerung entwickelt wurde. Dieses Ventil wurde nach den strengsten Betriebsstandards gebaut und bietet eine rückstandsfreie Entleerung, eine leckagefreie Abdichtung und eine störungsfreie Installation. Damit ist es die bevorzugte Wahl für industrielle Geschäftskunden in hochreinen und hochbeanspruchten Prozessbereichen.
Produkttyp | Kugelhahn mit bündigem Boden und geneigtem Schaft |
|---|---|
Modell | XGQ641F |
Nenndurchmesser | NPS 1/2"~NPS 6" (DN15~DN150) |
Betriebsdruck | PN16, 150 Pfund, JIS10K |
Körpermaterial | CF8, CF8M, CF3M, F304, F316, F316L usw |
Besatzmaterial | 304, 316, 316L |
Sitzdichtungsmaterial | PTFE, PPL, RTFE, PEEK usw. |
Verbindungsende | Flansch, Tri-Clamp, Schnellkupplung usw |
Designstandard | GB/T 12237, ASME B16.34, JIS B2071, DIN 3357 |
Von Angesicht zu Angesicht | Design des Pioniers oder Anforderung des Kunden |
Verbindung beenden | GB/T 9113, ASME B16.5, JIS B2212, DIN 2542 |
Inspektion und Test | GB/T 26480, API 598, JIS B2003, DIN 3230 |
Bediengerät | Griff, pneumatischer, elektrischer Antrieb |
Designmerkmal | 1) Direktmontageplattform nach ISO 5211 2) Design mit geneigtem Vorbau 3) Optionales Antistatikgerät 4) Optionaler Spülanschluss 5) Optionaler Heizmantel |
Der Kugelhahn mit geneigtem Schaft und bündigem Boden wurde speziell für die Montage am Boden von Reaktoren, Tanks und Behältern entwickelt, um eine vollständige Medienentleerung zu ermöglichen. Sein Funktionsprinzip basiert auf einer präzisionsgefertigten Kugel mit vollem Durchgang, die über den Schaft um 90 Grad gedreht wird, um die Auslassleitung zu öffnen oder zu schließen. Das innovative geneigte Schaftdesign vergrößert den Winkel zwischen Aktuator und Tankkopf und eliminiert mechanische Störungen zwischen Aktuator, Tankmantel und umgebenden Geräten. Der stromlinienförmige Strömungsweg eliminiert Toträume, in denen sich Medien ansammeln, zersetzen oder Kreuzkontaminationen verursachen können, und sorgt so für eine vollständige Entwässerung bei jedem Zyklus.
Das charakteristische geneigte Schaftdesign ist der Hauptvorteil des Ventils, da es den Abstand zwischen Stellantrieb und Tankkopf vergrößert, um selbst bei ummantelten Tanks mit begrenztem Montageraum Störungen zu vermeiden. Dieses Design macht kundenspezifische Tankmodifikationen überflüssig, was die Installationszeit und -kosten senkt.
Das Ventil ist mit einem standardmäßigen ISO 5211-Montagepad ausgestattet und ermöglicht die direkte Installation des Stellantriebs ohne zusätzliche Halterungen. Dadurch wird eine präzise Übertragung gewährleistet, die Komplexität der Montage verringert und potenzielle Leckstellen minimiert.
Zu den optionalen Add-ons gehören antistatische Geräte für gefährliche Umgebungen, Spülöffnungen für die Inline-Reinigung und isolierende Heizmäntel für hochviskose oder leicht kristallisierende Medien, die sich an verschiedene Betriebsanforderungen anpassen lassen.
Dieser bodenbündige Tankkugelhahn wird häufig in der pharmazeutischen Herstellung, der Feinchemikalienverarbeitung, der biotechnologischen Produktion, der Kosmetikformulierung, der Lebensmittel- und Getränkeverarbeitung und anderen anspruchsvollen Industrieumgebungen eingesetzt, die hohe Reinheit, vollständige Entladung und Korrosionsbeständigkeit erfordern.
Pioneer Valve liefert maßgeschneiderte End-to-End-Lösungen für Industrieprozesskunden, wobei jedes Ventil nach strengen internationalen Standards hergestellt und vor der Auslieferung vollständig getestet wird. Wir bieten flexible, kundenspezifische Konstruktionen, die genau auf Ihre Arbeitsdruck-, Temperatur-, Medien- und Verbindungsanforderungen abgestimmt sind, mit einem engagierten technischen Support-Team und einem reaktionsschnellen Kundendienst. Unser globales Liefernetzwerk und unsere transparenten Preise gewährleisten eine nahtlose Partnerschaft für Ihre Projektanforderungen.
Unsere Ventile entsprechen den Endanschlussnormen GB/T 9113, ASME B16.5, JIS B2212 und DIN 2542 und verfügen über Flansch-, Tri-Clamp- und Schnellkupplungsoptionen zur Anpassung an Ihre vorhandenen Rohrleitungs- und Tanksysteme.
Ja, mit optionalen Hochtemperatur-Sitzmaterialien wie PPL verarbeitet unser Ventil Medien mit erhöhter Temperatur, während der optionale Heizmantel eine konstante Temperatur aufrechterhält, um eine Medienkristallisierung zu verhindern.
Unser Kugelhahn mit bündigem Boden und geneigtem Schaft unterstützt manuelle, pneumatische und elektrische Betätigung, wobei die ISO 5211-Direktmontageplattform eine schnelle Installation des Stellantriebs ohne Halterung ermöglicht.
