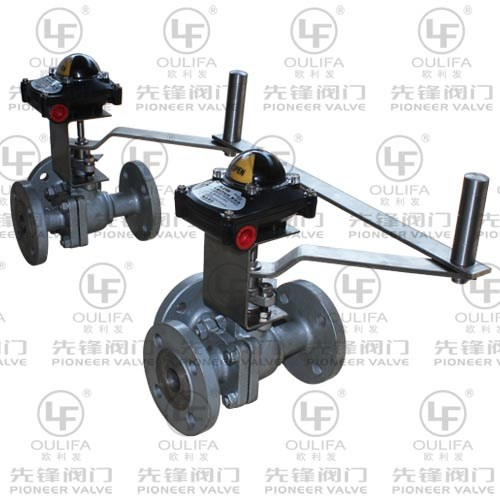

Wie funktioniert ein 3-Wege-Kugelhahn?

Ein 3-Wege-Kugelhahn ist eine wesentliche Komponente in Flüssigkeitskontrollsystemen und dient der Steuerung des Flusses von Flüssigkeiten und Gasen durch eine Rohrleitung. Es handelt sich um ein vielseitiges Ventil, das in verschiedenen Branchen eingesetzt wird, darunter in der Chemie-, Pharma-, Lebensmittel- und Getränkeindustrie sowie in HVAC-Systemen. Dieser Artikel untersucht die Funktionsweise, das Design, die Anwendungen und die Vorteile von 3-Wege-Kugelhähnen und vergleicht sie auch mit anderen Ventiltypen. Darüber hinaus werden wir einige wichtige technische Spezifikationen und Trends im Zusammenhang mit ihrer Verwendung untersuchen.

Was ist ein 3-Wege-Kugelhahn?

Ein 3-Wege-Kugelhahn ist eine Art Kugelhahn, der den Flüssigkeitsfluss in einer Rohrleitung steuern soll, indem er über drei Anschlüsse verfügt: einen Einlassanschluss und zwei Auslassanschlüsse. Das Ventil besteht aus einer kugelförmigen Kugel mit einem Loch (oder Anschluss) in der Mitte. Wenn sich die Kugel dreht, ermöglicht oder schränkt sie den Flüssigkeitsfluss zwischen diesen Öffnungen ein. Der Hauptvorteil dieses Ventils besteht in seiner Fähigkeit, den Flüssigkeitsfluss auf verschiedene Wege zu lenken, was es für Anwendungen unerlässlich macht, bei denen mehrere Flusswege erforderlich sind.

Im Gegensatz zu einem Standard-Zweiwege-Kugelhahn, der über einen einzigen Einlass und einen einzelnen Auslass verfügt, ist der 3-Wege-Kugelhahn mit einem zusätzlichen Anschluss ausgestattet. Dadurch kann der Flüssigkeitsfluss entweder gemischt oder umgeleitet werden, was eine bessere Kontrolle über das System ermöglicht.

Wie funktioniert ein 3-Wege-Kugelhahn?

Bei einem 3-Wege-Kugelhahn dreht sich die Kugel im Ventilkörper. Abhängig von der Position der Kugel öffnet oder schließt das Ventil die Anschlüsse, um den Flüssigkeitsfluss zu lenken. Hier finden Sie eine schrittweise Aufschlüsselung der Funktionsweise:

1. Kugelbewegung : Die Kugel im Inneren des Ventils hat in ihrer Mitte ein Loch oder einen Durchgang. Wenn der Ventilgriff gedreht wird, dreht sich die Kugel und das Loch richtet sich auf verschiedene Anschlüsse aus.

2. Durchflussrichtung : Der 3-Wege-Kugelhahn kann so konzipiert sein, dass er Flüssigkeiten aus zwei verschiedenen Quellen mischt (Mischkonfiguration) oder den Flüssigkeitsfluss zwischen zwei separaten Wegen umleitet (Umleitungskonfiguration). Das Loch in der Kugel verbindet je nach Konfiguration entweder zwei Anschlüsse oder blockiert einen davon.

3. Abdichtung : Im Ventil ist ein Dichtungsmechanismus eingebaut, der dafür sorgt, dass bei geschlossenem Ventil keine Flüssigkeit austreten kann. Die Kugel liegt eng am Ventilsitz an, um eine auslaufsichere Abdichtung zu gewährleisten.

Arten von 3-Wege-Kugelhähnen

3-Wege-Kugelhähne sind in verschiedenen Konfigurationen erhältlich, um für eine Vielzahl von Anwendungen geeignet zu sein. Die beiden häufigsten Typen sind:

1. T-Anschluss : Diese Konfiguration ermöglicht das Mischen oder Umleiten von Flüssigkeiten. Bei einem T-Anschlussventil sind die Anschlüsse „T“-förmig angeordnet, mit einem Anschluss in der Mitte und zwei auf beiden Seiten. Dieses Design wird häufig in Systemen verwendet, die das Mischen verschiedener Flüssigkeitsströme erfordern.

2. L-Anschluss : Bei einem L-Anschlussventil sind die Anschlüsse in einer „L“-Form angeordnet. Diese Konfiguration wird typischerweise zum Umleiten des Durchflusses zwischen zwei verschiedenen Auslässen verwendet. Es ist der am häufigsten verwendete 3-Wege-Kugelhahntyp in Flüssigkeitskontrollsystemen.

Anwendungen von 3-Wege-Kugelhähnen

3-Wege-Kugelhähne sind vielseitig einsetzbar und werden aufgrund ihrer Fähigkeit, Durchflussrichtung und Volumen zu steuern, in einer Vielzahl von Branchen eingesetzt. Einige häufige Anwendungen sind:

1. Chemische Verarbeitung : In Chemieanlagen werden 3-Wege-Kugelhähne verwendet, um das Mischen von Chemikalien zu steuern oder Flüssigkeiten durch verschiedene Wege im System zu leiten. Sie sind ideal für Anwendungen, die eine präzise Durchflusskontrolle erfordern.

2. Lebensmittel- und Getränkeindustrie : Diese Ventile werden in der Lebensmittel- und Getränkeindustrie häufig für Aufgaben wie das Umleiten oder Mischen von Zutaten während Produktionsprozessen eingesetzt.

3. HVAC-Systeme : In Heizungs-, Lüftungs- und Klimaanlagen werden 3-Wege-Kugelhähne verwendet, um den Luft- oder Wasserstrom zu steuern und ihn je nach Bedarf in verschiedene Teile des Systems zu leiten.

4. Wasseraufbereitung : Diese Ventile werden auch in Wasseraufbereitungsanlagen eingesetzt, um den Wasserfluss zwischen verschiedenen Filtereinheiten zu steuern oder Abwasser in separate Aufbereitungstanks zu leiten.

5. Öl und Gas : In Öl- und Gaspipelines helfen 3-Wege-Kugelhähne bei der Steuerung des Flusses von Rohöl, Erdgas oder anderen Flüssigkeiten durch verschiedene Abschnitte der Pipeline.

Vorteile der Verwendung von 3-Wege-Kugelhähnen

1. Präzise Durchflusskontrolle : Einer der Hauptvorteile von 3-Wege-Kugelhähnen ist ihre Fähigkeit, den Flüssigkeitsfluss präzise zu steuern. Unabhängig davon, ob Sie Flüssigkeiten mischen oder umleiten, ermöglichen diese Ventile eine exakte Durchflussregulierung.

2. Platz- und Kosteneffizienz : Da 3-Wege-Kugelhähne mehrere Ventilfunktionen in einer Einheit vereinen, können sie Platz sparen und den Bedarf an mehreren Ventilen reduzieren, was zu geringeren Ausrüstungs- und Installationskosten führt.

3. Leckageverhinderung : Mit ihrem kugelförmigen Design und den dichten Dichtungen sind 3-Wege-Kugelhähne in der geschlossenen Position äußerst wirksam bei der Verhinderung von Leckagen. Dadurch wird sichergestellt, dass keine Flüssigkeit verschwendet wird und das System effizient arbeitet.

4. Haltbarkeit : Das robuste Design von 3-Wege-Kugelhähnen macht sie für Hochdruck- und Hochtemperaturanwendungen geeignet. Ihre Materialien wie Edelstahl, Titan und Hastelloy sorgen dafür, dass sie auch unter extremen Bedingungen eine gute Leistung erbringen.

5. Reduzierter Wartungsaufwand : Diese Ventile sind für eine einfache Bedienung konzipiert und wartungsarm, was sie auf lange Sicht kostengünstig macht.

Wichtige Überlegungen bei der Auswahl eines 3-Wege-Kugelhahns

Bei der Auswahl eines 3-Wege-Kugelhahns für eine bestimmte Anwendung ist es wichtig, die folgenden Faktoren zu berücksichtigen:

1. Durchflussart : Bestimmen Sie, ob Sie ein Misch- oder Umleitungsventil benötigen. Dies hilft Ihnen bei der Wahl zwischen einer T-Port- oder L-Port -Konfiguration.

2. Größe und Druckstufe : Stellen Sie sicher, dass die Ventilgröße und die Druckstufe für Ihr System geeignet sind. Übergroße oder zu kleine Ventile funktionieren möglicherweise nicht effizient.

3. Material : Wählen Sie das Material, das mit der zu kontrollierenden Flüssigkeit kompatibel ist. Verwenden Sie beispielsweise Edelstahl oder Hastelloy für stark korrosive Flüssigkeiten.

4. Temperaturbereich : Das Ventil sollte den Betriebstemperaturen Ihres Systems ohne Leistungseinbußen standhalten können.

5. Betätigung : Entscheiden Sie, ob Sie ein manuelles oder automatisiertes Ventil benötigen. Automatisierte Ventile sind ideal für Systeme, die einen häufigen Betrieb erfordern, während manuelle Ventile für weniger häufige Anpassungen besser geeignet sind.

Produktvergleich: 3-Wege-Kugelhahn im Vergleich zu anderen Ventilen

FAQs

1. Was ist der Unterschied zwischen einem 2-Wege- und einem 3-Wege-Kugelhahn?

   Ein 2-Wege-Kugelhahn steuert den Durchfluss zwischen zwei Anschlüssen, während ein 3-Wege-Kugelhahn drei Anschlüsse hat und den Flüssigkeitsfluss mischen oder umleiten kann.

2. Kann ein 3-Wege-Kugelhahn in Hochdrucksystemen eingesetzt werden?

   Ja, 3-Wege-Kugelhähne können je nach Material- und Größenspezifikation für Hochdrucksysteme ausgelegt werden.

3. In welchen Branchen werden 3-Wege-Kugelhähne eingesetzt?

   3-Wege-Kugelhähne werden in Branchen wie der chemischen Verarbeitung, der Lebensmittel- und Getränkeindustrie, HVAC, Wasseraufbereitung sowie Öl und Gas eingesetzt.

Zusammenfassend lässt sich sagen, dass 3-Wege-Kugelhähne aufgrund ihrer Fähigkeit, Strömungen zu mischen oder umzuleiten, wichtige Komponenten in Flüssigkeitskontrollsystemen sind und eine präzise Steuerung in einem breiten Anwendungsspektrum ermöglichen. Durch ihre robuste Bauweise und den geringen Wartungsaufwand bieten sie erhebliche Vorteile gegenüber anderen Ventiltypen. Bei Wenzhou Pioneer Valve sind wir auf die Herstellung von 3-Wege-Kugelhähnen spezialisiert , die für Zuverlässigkeit und Effizienz in verschiedenen Branchen ausgelegt sind. Wenn Sie auf der Suche nach langlebigen und qualitativ hochwertigen Ventillösungen sind, schauen Sie sich gerne unser umfangreiches Produktsortiment an, um die perfekte Lösung für Ihre Anforderungen zu finden.
