Was sind die Arten von Schmetterlingsventilen?

Wenn ich mir Schmetterlingsventile ansehe, sehe ich verschiedene Typen. Diese Typen hängen davon ab, wie sie funktionieren und wie sie hergestellt werden. Die Hauptmethoden, um diese Ventile zu sortieren, sind die Scheibenausrichtung, den Körper- oder Verbindungsstil, den Sitz oder das Auskleidungsmaterial, die Betätigungsmethode und das verwendete Material. Diese Typen helfen mir, das richtige Schmetterlingsventil für jeden Job auszuwählen. Möglicherweise benötige ich ein Ventil für die Wasserbehandlung, die chemische Verarbeitung oder einen anderen Gebrauch. Wenn Sie die Haupt-Schmetterlingsventiltypen wie konzentrische, doppelt-zentrische und dreizenteilige-übereinstimmen, entspricht mir das Ventil den Bedürfnissen des Systems. Ich denke immer darüber nach, wie die Arten von Schmetterlingsventilen zu den Arbeitsbedingungen passen und wie sie installiert werden.

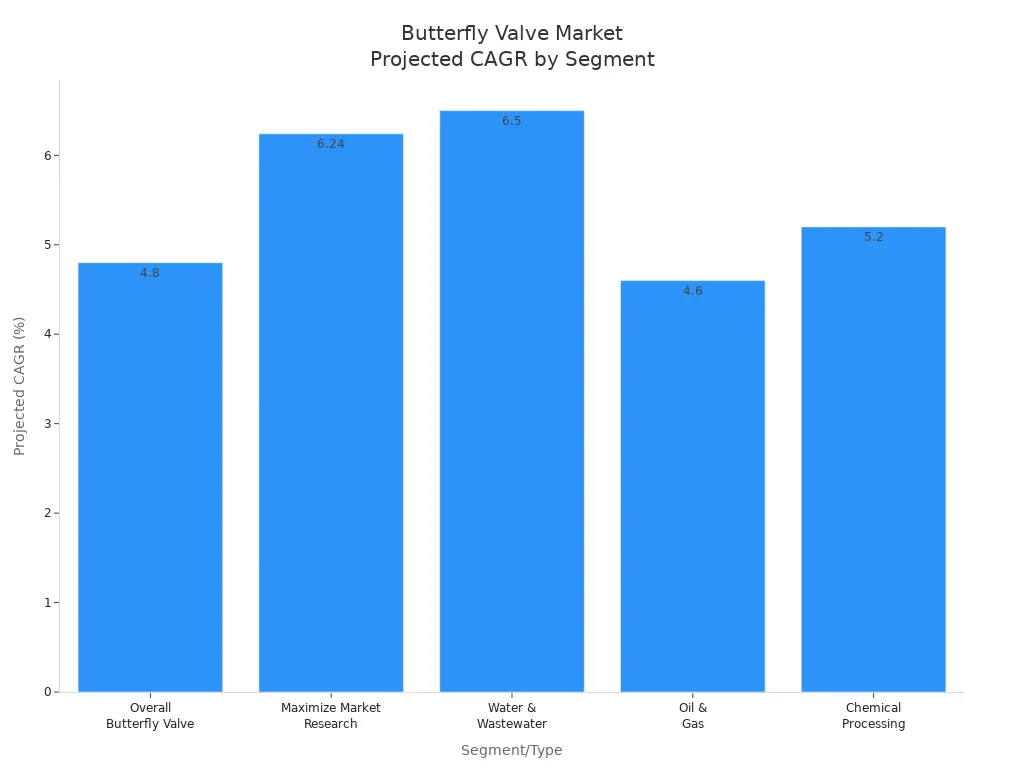

Ich benutze dieses Wissen, um Schmetterlingsventile auszuwählen, die gut funktionieren und die Branchenregeln in vielen verschiedenen Schmetterlingsventilen erfüllen.

Key Takeaways

• Wählen Sie Schmetterlingsventile , indem die Disc aussieht. Dies hilft bei Druck, Wärme und Fluss. Konzentrische Ventile sind gut für niedrigen Druck. Dreifach -Offset -Ventile funktionieren für hohen Druck und Wärme.

• Wählen Sie den Ventilkörper und den Verbindungsstil für eine einfache Einrichtung und Behebung. Die Lugventile erleichtern Reparaturen und Dead-End-Service als Waferventile.

• Passen Sie den Sitz- und Auskleidungsmaterial an die Flüssigkeit und die Temperatur an. Weiche Sitze eignen sich am besten für saubere, kühle Flüssigkeiten. Metallsitze sind besser für heiße oder raue Flüssigkeiten.

• Wählen Sie die Betätigungsmethode für Kontrolle und Automatisierung. Handbuch ist gut für einfache Jobs. Mit elektrisch und pneumatischen können Sie die Ventile von weitem gesteuert. Hydraulik wird für Hochleistungsventile verwendet.

• Denken Sie über sorgfältig Edelstahl rostet nicht und kann mit Wärme umgehen. Kunststoffe kosten weniger und arbeiten für niedrige Hitze. Legierungen dauern an schwierigen Orten länger. Ventilmaterial nach .

Schmetterlingsventiltypen durch Disc -Ausrichtung

Wenn ich Schmetterlingsventile auswähle, überprüfe ich zuerst die Disc -Ausrichtung. Dieser Teil wirkt sich auf die Funktionsweise des Ventils aus. Es hilft mir auch zu wissen, wo ich es benutzen kann. Die Haupttypen nach Disc -Ausrichtung sind konzentrisch, einzelner Offset, doppelter Versatz und dreifacher Offset. Jeder Typ hat seine eigenen Vorteile für verschiedene Jobs.

Konzentrisch (Zero Offset)

Ich verwende konzentrische Schmetterlingsventile für einfache, niedrige Drucksysteme. In dieser Art stehen die Stiel, die Scheibe und der Körper. Die Scheibe befindet sich in der Mitte des Rohrs. Der Sitz ist weich, wie Gummi oder PTFE. Die Scheibe drückt gegen den Sitz, um eine Siegel zu machen.

Tipp: Null -Offset -Schmetterlingsventile eignen sich gut für Chemikalien, Beschichtungen, Lebensmittel und Schleifmedien. Ich benutze sie nicht für hohen Druck oder hohe Hitze.

Schlüsselmerkmale von Null -Offset -Schmetterlingsventilen:

• STEM-, CD- und Körperzentrum entsprechen

• Weicher Sitz aus Gummi oder PTFE

• Die Scheibe und der Sitz reiben sich zusammen, wenn sie verwendet werden

• Am besten für Tiefdruckjobs

Diese Ventile sind leicht einzulegen und sich darum zu kümmern. Sie eignen sich gut für Grundbedürfnisse und sparen Energie. Aber sie funktionieren nicht so gut unter hohem Stress.

Einzelner Offset

Einen Offset -Schmetterlingsventile werden nicht so oft verwendet. Sie versiegeln besser als konzentrische Typen. Der Stiel befindet sich direkt hinter der CD -Mittellinie. Dies macht weniger Reiben zwischen Scheibe und Sitz. Das Ventil dauert deshalb länger.

Hauptmerkmale:

• STEM sitzt direkt hinter der CD -Mittellinie

• Weniger reiben als konzentrische Ventile

• Die Scheibe und der Sitzberuch für kurze Zeit

Ich sehe nicht oft einzelne Versatzventile. Die meisten Menschen verwenden doppelte Offset- oder Dreifach -Offset -Ventile für harte Jobs.

Doppelversatz

Für Hochleistungsbedürfnisse wähle ich doppelte Offset-Schmetterlingsventile. Diese haben zwei Offsets. Der Stiel befindet sich hinter der Scheibe und auf einer Seite. Dieses Design hebt die Scheibe vom Sitz weg. Reiben geschieht nur beim Öffnen oder Schließen. Dies bedeutet weniger Verschleiß und ein längeres Sitzleben.

HINWEIS: Doppelversetzten Schmetterlingsventile eignen sich hervorragend für Kraftwerke, Papierfabriken, HLK, Chemiepflanzen, Öl und Gas, Wasseraufbereitung und Schiffe.

Vorteile von Doppelversatz -Schmetterlingsventilen:

• Weniger reiben und weniger Verschleiß

• Gut für höheren Druck und Wärme (bis zu ~ 740 psi, -18 ° F bis 932 ° F)

• Kann Metallsitze für harte Jobs verwenden

Ich benutze doppelte Offset -Schmetterlingsventile für enge Absperrung und langes Leben. Sie sparen Energie- und Kontrollfluss gut, auch in großen Fabriken.

Dreifacher Versatz

Triple Offset -Schmetterlingsventile sind die am weitesten fortgeschrittene Art, die ich verwendet. Sie fügen einen dritten Versatz hinzu, der ein kegelförmiger Sitz ist. Die Scheibe berührt beim Schließen nur den Sitz. Dies bedeutet fast kein Reiben und eine sehr enge Siegel. Dreifach -Offset -Schmetterlingsventile verwenden Metallsitze. Sie eignen sich am besten für hohe Druck, hohe Hitze und wichtige Abschlusspiellationen.

Alarm: Dreifachversetzende Schmetterlingsventile werden am meisten in Öl und Gas, Chemikalien und Kraftwerken verwendet. Sie machen etwa 75-80% des Marktes für Hochdruck- oder Hochhitzebeluche aus.

Warum ich dreifache Offset -Schmetterlingsventile wähle:

• Blasendichtungen mit Metallsitzen

• Sehr wenig Verschleiß und dauert lange

• Gut für extreme Jobs wie Dampf, super heiße Gase, Kälte und Kernkraftwerke

• Behandeln Sie mehr Druck und Wärme als doppelte Offsetventile

Dreifach -Offset -Schmetterlingsventile sparen Energie- und Kontrollfluss sehr gut. Sie sind in Bränden sicher und lecken nicht. Ich wähle sie immer für die härtesten Jobs.

Kurz gesagt, wenn ich mir die Schmetterlingsventiltypen nach einer Scheibenausrichtung betrachte, stimme ich dem Ventil mit dem Druck, der Wärme des Systems und dem durch, was durch ihn fließt. Dies hilft dem Ventil, gut zu funktionieren und lange zu dauern.

Arten von Schmetterlingsventilen durch Körper und Verbindung

Wenn ich Schmetterlingsventile auswähle, schaue ich mir den Körper- und Verbindungsstil an. Jeder Typ eignet sich am besten für bestimmte Jobs und Druckstufen. Hier sind die Hauptentscheidungen, die ich verwende:

Wafer

Ich benutze Schmetterlingsventile im Wafer-Stil für viele Jobs. Ich legte sie zwischen zwei Rohrflanschen mit langen Schrauben. Der Körper des Ventils hat vier Löcher, die den Pipeline -Flanschen entsprechen. Ein Gummi- oder EPDM -Sitz bildet eine enge Dichtung. Schmetterlingsventile im Wafer-Stil sind leicht und einfach zu installieren. Aber ich kann sie nicht für den Sackgassen verwenden. Sie brauchen Unterstützung von beiden Seiten. Wenn ich sie reparieren muss, muss ich die gesamte Linie schalten.

Schleppen

Schmetterlingsventile im Style-Stil haben Gewindekasten um den Körper. Ich schraube sie an den Flanschen auf jeder Seite. Dadurch kann ich eine Seite der Pipeline abnehmen, ohne die andere zu berühren. Schmetterlingsventile im Lug-Stil arbeiten für den Sackgassen. Ich benutze dafür einen blinden Flansch. Sie sind stärker als Schmetterlingsventile im Wafer-Stil. Sie können mehr Druck umgehen. Ich benutze sie, wenn ich eine Seite des Systems reparieren muss.

TIPP: Ich wähle Schmetterlingsventile im Lug-Stil für wichtige Jobs. Sie erleichtern Reparaturen und sparen Zeit.

Geflanscht

Wenn ich eine starke Verbindung möchte, verwende ich flanierende Schmetterlingsventile. Diese Ventile haben Flansche an beiden Enden. Ich schraube sie an die Rohrflansche. Dies macht ein enges, gleichmäßiger Gelenk. Geflanschte Schmetterlingsventile können einen höheren Druck ausüben. Sie arbeiten für Sackgassen. Ich benutze sie in Wasseranlagen, Kraftwerken und großen Systemen.

Butt-Weld

Für Jobs, die lange dauern, benutze ich Butt-Weld-Schmetterlingsventile. Ich schweißt diese Ventile direkt zur Pipeline. Dies stoppt Lecks und hält bis zum hohen Druck. Ich überprüfe die Schweißnähte während der Wartung. Ich benutze Schmetterlingsventile in Kraftwerken und chemischen Orten. Ich benutze sie, wenn ich keine Flanschlecks möchte.

Top -Eintrag

Top -Eingangs -Schmetterlingsventile lassen mich von oben nach innen greifen. Ich kann die Motorhaube ausziehen und zum Stiel, Disc und Sitz kommen. Ich muss das Ventil nicht aus der Pipeline entfernen. Dies spart Zeit, wenn es darum geht, Dinge zu beheben. Ich verwende Top -Eingangsventile in wichtigen Systemen, bei denen schnelle Reparaturen wichtig sind.

Groove -Kopplung

Rillenkupplungs -Schmetterlingsventile haben gerillte Enden. Diese passen in mechanische Kupplungen. Ich installiere sie schnell, indem ich die Kupplung um die Rillen festziehe. Dieser Stil wird in Brandschutz- und HLK -Systemen verwendet. Rillenkupplungsventile sind leicht zu reparieren und auszutauschen.

Hygienisch

Wenn ich in Lebensmitteln, Trinken oder Medizinpflanzen arbeite, verwende ich hygienische Schmetterlingsventile. Diese Ventile haben glatte Körper und spezielle Verbindungen für saubere Rohre. Ich kann sie leicht reinigen. Dies hilft mir, strenge Regeln zu folgen.

Hier ist eine Tabelle, um diese Typen zu vergleichen:

Hinweis: Ich überprüfe immer Regeln wie ASME, ISO und AWWA. Dies stellt sicher, dass meine Schmetterlingsventile für jeden Job geeignet sind.

Schmetterlingsventilsitz und Auskleidertypen

Wenn ich Schmetterlingsventile pflücke, schaue ich auf den Sitz und das Futter. Diese Teile helfen dem Ventil, gut abzudichten. Sie entscheiden auch, wie lange das Ventil dauert. Der rechte Sitz und der Auskleidungsstopp und Rost. Sie verhindern auch, dass das Ventil früh zerbricht.

Weich sitzend

Ich benutze weiche Sitzventile für Wasser und Luft. Sie arbeiten auch gut mit sauberen Flüssigkeiten. Die Sitze bestehen aus EPDM, NBR, PTFE oder Viton. Weiche Sitze versiegeln dicht. Dies bedeutet, dass die meiste Zeit keine Lecks. Sie funktionieren am besten bei niedriger oder mittlerer Hitze und Druck.

Weiche Sitze können mit vielen Chemikalien umgehen. Ich überprüfe immer, ob der Sitz mit der Flüssigkeit übereinstimmt. EPDM funktioniert gut mit Wasser und Alkalis. Es funktioniert nicht mit Ölen. PTFE ist gut für starke Säuren und hohe Hitze. Ich benutze es in chemischen Pflanzen.

Metall sitzend

Ich nehme metall sitzende Schmetterlingsventile für heiße oder harte Flüssigkeiten. Diese Sitze bestehen aus Edelstahl oder Legierungen. Sie arbeiten mit Dampf und heißen Ölen. Sie kümmern sich auch um raue Schlämme. Metallsitze halten in harten Jobs länger. Sie können winzige Lecks zulassen.

Tipp: Ich verwende Metall -Sitzen -Schmetterlingsventile in Kraftwerken und Raffinerien. Sie sind gut für Orte mit hoher Hitze oder Druck.

Gummigekündigt

Gummi mit Schmetterlingsventilen haben Gummi am Körper festgehalten. Dies gibt ein starkes Siegel und stoppt Rost. Ich benutze sie für starke Säuren und Alkalien. Sie arbeiten auch mit Flüssigkeiten mit Partikeln. Der Sitz dauert lange. Aber ich kann es nicht ändern, wenn es abnimmt.

Plastik ausgekleidet

Schmetterlingsventile mit Plastik verwenden PTFE oder andere Kunststoffe. Die Plastik läutet den Körper und den Sitz. Ich benutze diese Ventile für starke Chemikalien. PTFE kann fast alle Säuren und Lösungsmittel verarbeiten. Es funktioniert bis zu 400 ° F. In chemische, Lebensmittel- und Pharmaanlagen werden mit Kunststoff ausgekleidete Ventile verwendet.

Benetzt gegen nicht durcheinander gebracht

Ich überprüfe, ob das Ventil benetzt oder nicht ausgesetzt ist. In benetzten Ventilen berührt Flüssigkeit den Körper und den Stiel. Ich wähle Metalle oder Auskleidung, die Rost für diese widerstehen. Nicht getrennte Ventile haben eine Auskleidung, die die Flüssigkeit vom Metall fernhält. Dadurch kann ich billigere Metalle verwenden und trotzdem Rost stoppen.

Hinweis: Für Jobs mit starken Chemikalien oder wo die Dinge sauber sein müssen, verwende ich mit Plastik ausgekleidete oder nicht ausgestattete Schmetterlingsklappen. Für hohe Hitze oder Druck verwende ich Metall -Sitzventile.

Wenn ich ein Schmetterlingsventil wähle, stimme ich dem Sitz und aus der Flüssigkeit, Wärme und Druck aus. Dies hält mein System sicher und funktioniert gut.

Schmetterlingsventiltypen durch Betätigung

Wenn ich Schmetterlingsventile auswähle, denke ich darüber nach, wie man sie benutzt. Die Betätigungsmethode verändert, wie schnell ich das Ventil öffnen oder schließen kann. Es wirkt sich auch aus, wie einfach es ist, zu reparieren, wie viel es kostet und ob ich es alleine funktionieren kann. Hier sind die wichtigsten Betätigungsarten, die ich verwende:

Handbuch

Manuelle Schmetterlingsventile verwenden einen Handhebel oder einen Zahnradbetreiber. Ich bewege den Hebel oder das Rad, um die Scheibe zu drehen. Dies steuert, wie viel durch das Ventil fließt. Ausrüstungsbetreiber helfen mir, mehr Kraft für große Ventile einzusetzen. Die manuelle Betätigung ist am besten für kleine oder mittlere Schmetterlingsventile geeignet. Ich benutze es, wenn ich keine Fernbedienung oder Automatisierung brauche.

Tipp: Manuelle Schmetterlingsventile sind einfach und billig. Sie sind leicht zu reparieren. Ich benutze sie für grundlegende Ein-Off-Jobs oder wenn ich das Ventil selbst kontrollieren möchte.

Profis:

• Billig und leicht einzulegen

• Braucht wenig zu reparieren

• Gute Steuerung mit dem Zahnradbetreiber

Nachteile:

• Kann nicht für Fern- oder automatische Jobs verwendet werden

• Schwer zu bedienen bei großen oder Hochdruckventilen

Elektrisch

Elektrische Aktuatoren verwenden einen Motor, um die Schmetterlingsventilscheibe zu drehen. Ich wähle eine elektrische Betätigung, wenn ich eine genaue Steuerung oder Automatisierung benötige. Diese Aktuatoren verbinden sich mit Steuerungssystemen wie SPS. Ich kann Ventile von weit weg öffnen oder schließen oder sie selbst einsetzen, um selbst zu arbeiten.

Hinweis: Elektrische Aktuatoren sind ruhig und sauber. Sie geben die genaue Kontrolle. Ich benutze sie in HLK, Wasseraufbereitung und Medizinanlagen.

Profis:

• Ideal für Automatisierung und Fernbedienung

• Exakte Ventilbewegung

• Arbeitet mit Smart Control Systems

Nachteile:

• Braucht stetige Kraft

• Kostet mehr für explosionssichere Typen

• Benötigt mehr reparieren für elektrische Teile

Pneumatisch

Pneumatische Aktuatoren nutzen Luft, um die Ventilscheibe zu bewegen. Ich benutze pneumatische Schmetterlingsventile für schnelle und sichere Jobs. Sie funktionieren gut an Orten, an denen Funken gefährlich sind. Pneumatische Aktuatoren geben starker Kraft für ihre Größe. Sie reagieren schnell und sind also gut für die Prozesskontrolle.

Ich verwende pneumatische Aktuatoren in chemischen Pflanzen und Lebensmittelfabriken. Sie sind gut dort, wo Sicherheit und Geschwindigkeit wichtig sind.

Profis:

• Schneller und stetiger Betrieb

• Sicher für riskante Orte

• Starke Kraft und dauert lange

Nachteile:

• Braucht eine stetige Luftversorgung

• Benötigt eine gewisse Reparatur für das Luftsystem

Hydraulik

Hydraulische Aktuatoren verwenden Flüssigkeit unter dem Druck, das Ventil zu bewegen. Ich wähle hydraulische Betätigung für große Schmetterlingsventile oder Hochdruckjobs. Hydraulische Aktuatoren geben die größte Kraft und genaue Kontrolle. Dies ist wichtig in der schweren Industrie, Öl und Gas oder Bergbau.

Hydraulische Schmetterlingsventile erledigen harte Jobs, benötigen jedoch mehr Teile und Überprüfungen auf Lecks.

Profis:

• Stärkste Kraft

• Genaue Kontrolle für große Ventile

• Behandelt Hochdruckjobs

Nachteile:

• Mehr Teile und kostet mehr

• Benötigt regelmäßig Flüssigkeit und Dichtungen

Wenn ich ein System mit Schmetterlingsventilen plane, stimme ich dem Betätigungstyp zum Job zu. Zur Automatisierung und Fernbedienung wähle ich elektrische oder pneumatische Aktuatoren. Für Hochleistungs- oder große Ventile verwende ich Hydraulik. Handbuch eignet sich am besten für eine einfache praktische Kontrolle.

Schmetterlingsventiltypen nach Material

Wenn ich Schmetterlingsventile wähle, überprüfe ich zuerst das Material. Das Material ändert sich, wie lange das Ventil dauert. Es wirkt sich auch aus, wie gut es gegen Rost kämpft und wie viel es kostet. Ich wähle das Material basierend auf dem Job, der Flüssigkeit und wo es verwendet wird.

Metall

Ich benutze Metall -Schmetterlingsventile für harte Jobs. Edelstahl ist mein Favorit, um Rost zu stoppen. Es arbeitet in chemischen Pflanzen, Lebensmittelfabriken und Orten mit hoher Hitze oder Druck. Kohlenstoffstahl ist billiger und verarbeitet Wärme gut. Aber es stoppt Rost sowie Edelstahl nicht. Messingventile sind stark und verhindern, dass Keime wachsen. Ich benutze sie in Wasseraufbereitung und einigen Lebensmitteljobs. Duktiles Eisen und Gusseisen sind stark und kosten weniger. Aber ich benutze sie nicht mit harten Chemikalien.

TIPP: Ich pflücke Schmetterlingsklappen aus Edelstahl für Säuren, Meerwasser oder wenn die Dinge sehr sauber sein müssen.

Plastik

Plastik -Schmetterlingsventile sparen Geld und rosten nicht. PVC -Ventile sind leicht und leicht einzubringen. Sie verhindern, dass viele Chemikalien Schäden verursachen. Ich benutze sie für Wasser-, Landwirtschafts- und Lebensmitteljobs. CPVC -Ventile können mehr Wärme als PVC einnehmen. Polypropylen (PP) -Ventile arbeiten mit starken Chemikalien und Sonnenlicht. Sie dauern lange an schwierigen Orten. Plastikventile eignen sich am besten für niedrige Hitze und niedrige Druck.

Hinweis: Ich verwende Plastik -Schmetterlingsventile für sauberes Wasser, Lebensmittel und Chemikalien, wenn nicht Metall benötigt wird.

Legierung

Für die schwierigsten Jobs benutze ich Leichtmetall -Schmetterlingsventile. Hastelloy, Nickellegierungen und Titanlegierungen bekämpfen starke Säuren, hohe Hitze und Meerwasser. Nickel Aluminium Bronze stoppt Rost und Keime. Ich benutze diese Legierungen in Öl, Gas, Strom und Schiffen. Sie kosten mehr, dauern aber länger und brauchen weniger zu reparieren.

Legierungen wie Hastelloy und Titan bieten den besten Schutz gegen Rost und Schaden. Ich benutze sie, wenn Sicherheit und langes Leben am wichtigsten sind.

Wenn ich ein Schmetterlingsventil wähle, denke ich über die Kosten nach, wie lange es dauern wird und wie gut es Rost stoppt. Ich stimme dem Material immer an die Flüssigkeit und den Job. Dies hilft meinen Ventilen, länger zu halten und sicher zu arbeiten.

Schmetterlingsventile haben unterschiedliche Typen wie konzentrisch, doppelter Versatz und dreifacher Versatz. Jeder Typ ist gut für bestimmte Jobs. Wenn ich ein Schmetterlingsventil auswähle, schaue ich mir an, was durch sie fließt. Ich überprüfe auch den Druck und die Temperatur. Ich denke darüber nach, wie sich das Ventil öffnet und schließen wird. Ich wähle die Sitz- und Körpermaterialien aus, die am besten mit Flüssigkeit und System funktionieren.

Für harte oder riskante Jobs frage ich Experten oder Hersteller um Hilfe. Dies stellt sicher, dass mein Schmetterlingsventil sicher und richtig für den Job ist.

FAQ

Was ist der Hauptzweck eines Schmetterlingsventils?

Ein Schmetterlingsventil hilft bei der Kontrolle oder Stopfluss in Rohren. Die Scheibe im Inneren dreht sich um, um den Weg zu öffnen oder zu schließen. Dies macht es schnell und einfach zu bedienen.

Wie wähle ich das richtige Schmetterlingsventil für mein System?

Ich überprüfe, welche Flüssigkeit das Ventil durchläuft. Ich schaue auch Druck und Temperatur. Ich denke darüber nach, wie oft ich das Ventil benutzen werde. Ich schaue auch auf Sitz und Körpermaterial. Ich wähle die Betätigungsmethode aus, die in den Job passt. Diese Schritte helfen mir, das beste Schmetterlingsventil auszuwählen.

Kann ich ein Schmetterlingsventil sowohl für den ON-Off- als auch für den Drosselservice verwenden?

Ja, ich kann ein Schmetterlingsventil verwenden, um den Fluss ein- oder auszuschalten. Ich benutze es manchmal, um den Fluss zu steuern, aber nicht in Hochdrucksystemen. Das Droseln kann nach einer Weile die Scheibe und den Sitz ausziehen.

Was ist der Unterschied zwischen Wafer- und Lug -Schmetterlingsventilen?

Ein Wafer -Schmetterlingsventil liegt zwischen zwei Flanschen. Es braucht Unterstützung von beiden Seiten. Ein Butterfly -Ventil hat Gewindeeinsätze. Ich kann eine Seite des Rohrs abnehmen, ohne die andere zu berühren. Lugventile eignen sich besser für den Sackgassen.

Wie oft sollte ich ein Schmetterlingsventil beibehalten?

Ich überprüfe die Schmetterlingsventile oft auf Lecks oder Beschädigungen. Ich folge dem Zeitplan des Herstellers für Schecks. Normalerweise schaue ich sie alle sechs Monate an. Regelmäßige Pflege bewahrt das Ventil sicher und hilft es länger.
