Ballventile sind wesentliche Komponenten in verschiedenen Industrie- und Haushaltsanwendungen. Sie bieten eine zuverlässige Kontrolle über den Flüssigkeitsfluss und Gase durch einen einfachen, aber wirksamen Mechanismus. Die weit verbreitete Verwendung von Ballventilen kann auf ihre Haltbarkeit, Effizienz und Vielseitigkeit zurückgeführt werden. In dieser umfassenden Analyse befassen wir uns mit den Funktionen, Typen und Anwendungen von Ballventilen und geben wertvolle Einblicke in ihre Rolle im modernen Ingenieurwesen und im Alltag.
Im Kern verwendet ein Ballventil einen sphärischen Obturator - einen Ball mit einem Loch durch seine Mitte -, um den Medienfluss zu steuern. Wenn das Loch der Rohrleitung ausrichtet, fließt die Flüssigkeit frei. Wenn sich die Kugel um 90 Grad dreht, schließt sich der Durchgang und stoppt den Fluss. In diesem Vierteldrehbetrieb können Sie eine schnelle und einfache Kontrolle ermöglichen und Ballventile ideal für Ein-/Aus-Anwendungen.

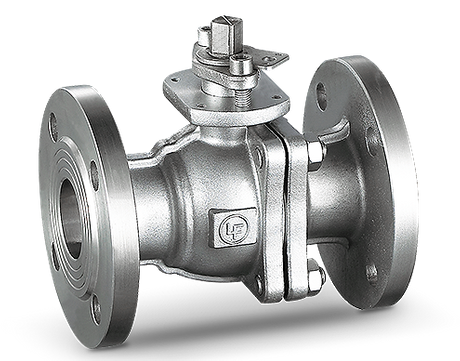

Ein typisches Ballventil umfasst mehrere Schlüsselkomponenten: den Ventilkörper, der Ball, die Sitze, der Stiel und der Aktuator. Die Karosserie beherbergt die inneren Teile und verbindet sich mit dem Rohrleitungssystem. Die Kugel, die oft aus Edelstahl oder Messing besteht, verfügt über ein gebohrtes Loch (Bohrung), das mit der Flussrichtung übereinstimmt. Sitze, die normalerweise aus weichen Materialien wie PTFE gebaut werden, liefern eine enge Dichtung, wenn das Ventil geschlossen ist. Der STEM verbindet den Ball mit dem Aktuator, der ein manuelles Griff oder ein automatisiertes System sein kann.
Kugelventile werden aus verschiedenen Materialien hergestellt, um verschiedenen Anwendungen und Medien zu entsprechen. Gemeinsame Körpermaterialien umfassen Edelstahl, Messing, Bronze und PVC. Die Wahl hängt von Faktoren wie Druck, Temperatur und chemischer Kompatibilität ab. Zum Beispiel bietet Edelstahl einen hervorragenden Korrosionsbeständigkeit, wodurch er für aggressive Umgebungen geeignet ist, während PVC ideal für Anwendungen mit niedrigerem Druck mit korrosiven Chemikalien ist.
Die Ballventile sind in mehreren Konfigurationen erhältlich, die jeweils bestimmte Anforderungen entsprechen. Das Verständnis der Unterschiede zwischen ihnen ist entscheidend für die Auswahl des richtigen Ventils für eine bestimmte Anwendung.
Ein volle Bohrungskugelventil hat einen Ball mit einer Bohrung, die dem Pipeline -Durchmesser entspricht. Dieses Design minimiert den Reibungsverlust und ist ideal für Anwendungen, die einen uneingeschränkten Fluss erfordern, wie z. Umgekehrt verfügt ein reduziertes Bohrungskugelventil über eine kleinere Bohrung, was zu einem reduzierten Flussbereich führt. Während dies die Geschwindigkeit und den Druckabfall erhöhen kann, sind reduzierte Bohrventile kostengünstiger und kompakter, wodurch sie geeignet sind, wenn der volle Fluss nicht kritisch ist.
Schwimmende Kugelventile haben einen Ball, der nicht festgelegt, aber von den Sitzen an Ort und Stelle gehalten wird. Dieses Design ermöglicht es dem Ball, sich unter Druck leicht zum stromabwärts gelegenen Sitz zu bewegen, wodurch die Dichtung verbessert wird. Schwimmkugelventile werden typischerweise in niedrigen bis mittleren Druckanwendungen verwendet. Im Gegensatz dazu haben Trunnion -montierte Kugelventile zusätzliche Stützwellen (Trunnions) oben und unten des Balls. Dieses Unterstützungssystem ist vorteilhaft für den Umgang mit Hochdruckanwendungen, da das zum Bedienung des Ventils erforderliche Drehmoment reduziert wird und die Sitzverschleiß minimiert.
Für Anwendungen, die eine Durchflussregelung erfordern, werden V-Port-Ballventile verwendet. Diese Ventile haben eine V-förmige Kerbe im Ball oder Sitz, was ein lineareres Flusscharakteristik bietet. Dieses Design ermöglicht eine präzise Steuerung über die Durchflussraten, wodurch V-Port-Ventile für Drosselungsanwendungen geeignet sind, bei denen Standardkugelventile keine genaue Modulation bieten würden.

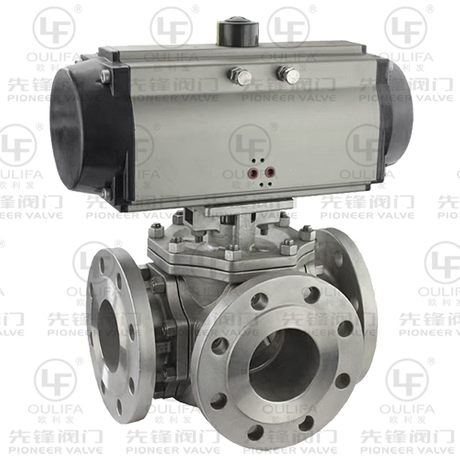

Multi-Port-Ballventile besitzen mehr als zwei Häfen, üblicherweise drei oder vier. Diese Ventile können den Fluss in mehrere Richtungen leiten und das komplexe Flüssigkeitsrouting erleichtern, ohne dass mehrere Ventile und Ausstattung erforderlich sind. Sie werden üblicherweise in Anwendungen verwendet, die Durchleitungen, Mischen oder Auswahl zwischen verschiedenen Flüssigkeitsquellen erfordern.
Ballventile sind vielseitig und finden Nutzen in einem breiten Spektrum von Branchen und Anwendungen. Ihre Fähigkeit, zuverlässige Absperrung und Kontrolle zu bieten, macht sie in vielen Umgebungen unverzichtbar.
In industriellen Umgebungen werden Kugelventile verwendet, um den Fluss einer Vielzahl von Flüssigkeiten zu steuern, einschließlich Chemikalien, Gasen und Aufschlämmen. Ihre robuste Konstruktion ermöglicht es ihnen, hohen Drücken und Temperaturen standzuhalten. Branchen wie Öl und Gas, Petrochemie, Stromerzeugung und Fertigung stützen sich auf Kugelventile für Aufgaben, die von einfacher Ein/Aus -Kontrolle bis hin zu komplexer Durchflussregulierung reichen.
Das Kugelventil ist eine kritische Komponente im Öl- und Gassektor. Es bietet zuverlässige Abschaltfunktionen in Pipelines, Verarbeitungseinrichtungen und Speichereinheiten. Vollborene Ballventile sind besonders wichtig für Pigging -Operationen, bei denen Wartungsgeräte zur Reinigung und Inspektion durch Pipelines gesendet werden.
In chemischen Pflanzen verarbeiten Kugelventile aggressive und ätzende Substanzen. Materialien wie Edelstahl und spezialisierte Legierungen werden verwendet, um Korrosion zu widerstehen. Die enge Versiegelungsfähigkeit von Kugelventilen verhindert Lecks gefährlicher Chemikalien und gewährleistet die Sicherheit und den Umweltschutz.
Ballventile sind in Wohn- und Gewerbeanlagen üblich. Sie dienen als Absperrventile für Wasserversorgungsleitungen, Geräte wie Geschirrspüler und Waschmaschinen und Armaturen. Ihre einfache Betrieb und Zuverlässigkeit machen sie zu einer bevorzugten Wahl, um Rohrleitungen während Reparaturen oder Notfällen zu isolieren.
In der Wasserverteilung steuern die Kugelventile den Durchfluss zu verschiedenen Bereichen innerhalb eines Gebäudes. Sie ermöglichen eine schnelle Absperrung bei Lecks oder Wartung, wodurch Wasserschäden und Serviceunterbrechungen minimiert werden. Die Verwendung von Kugelventilen bei der Sanitärverbindung gewährleistet eine zuverlässige und langlebige Lösung für die Wasserkontrolle.
Heizungs-, Belüftungs- und Klimaanlagen verwenden Kugelventile, um den Fluss von Kältemitteln und Wasser zu regulieren. In diesen Anwendungen tragen Ballventile dazu bei, optimale Temperaturen und Drücke aufrechtzuerhalten, was zur Effizienz und Effektivität der Systeme beiträgt.
Der Automobilsektor verwendet Kugelventile in Kraftstoffsystemen, Kühlsystemen und Emissionskontrolle. Ihre Fähigkeit, Hochdruckflüssigkeiten zu bewältigen und eine durchlauffreie Leistung zu liefern, ist für die Sicherheit und Effizienz von Fahrzeugen unerlässlich. Kugelventile tragen zur genauen Steuerung von Flüssigkeiten bei, die für die Motorleistung und die Emissionsreduzierung erforderlich sind.
In der Landwirtschaft werden Ballventile in Bewässerungssystemen verwendet, um den Wasserfluss bis zu Pflanzen zu steuern. Sie werden auch bei der Behandlung von Düngemitteln und Pestiziden eingesetzt, bei denen chemische Verträglichkeit und Haltbarkeit von entscheidender Bedeutung sind. Ballventile helfen den Landwirten dabei, Ressourcen effizient zu verwalten und die Ernteerträge zu verbessern.
Ballventile bieten mehrere Vorteile, die sie in zahlreichen Anwendungen zu einer bevorzugten Wahl machen. Das Verständnis dieser Vorteile hilft bei der Auswahl des richtigen Ventils für bestimmte Anforderungen.
Die robuste Konstruktion von Ballventilen stellt sicher, dass sie nach vielen Zyklen gut abschneiden und über längere Zeiträume zuverlässiger Service bieten. Hochwertige Materialien widerstehen Verschleiß und Korrosion, die Wartungskosten und Ausfallzeiten senken.
Kugelventile liefern eine enge Dichtung mit minimalem Drehmoment. Die weichen Sitze entsprechen dem Ball und verhindern und verhindern Lecks, selbst unter hohem Druck. Diese Funktion ist in Anwendungen von entscheidender Bedeutung, bei denen die Auslassung von Flüssigkeiten oder Gasen gefährlich oder kostspielig sein kann.
Im vollständigen Öffnen bieten Kugelventile einen minimalen Strömungswiderstand. Durch das Geradedesign können Flüssigkeiten mit geringem Reibungsverlust verlaufen, was in Systemen, bei denen der Druckabfall minimiert werden muss, vorteilhaft ist.
Der Vierteldrehbetrieb ermöglicht das schnelle Öffnen und Schließen des Ventils. Diese schnelle Reaktion ist in Notsituationen von Vorteil, in denen sofortiges Abschlusspunkt erforderlich ist, um Schäden oder Gefahren zu vermeiden.
Ballventile eignen sich für eine Vielzahl von Medien, einschließlich Flüssigkeiten, Gasen und Schlämmen. Sie können hohe Druck- und Temperaturschwankungen bewältigen und in verschiedenen Größen und Konfigurationen erhältlich sind, um verschiedene Anwendungsanforderungen zu erfüllen.
Während Ballventile viele Vorteile haben, haben sie auch Einschränkungen, die während der Auswahl berücksichtigt werden sollten.
Ballventile werden normalerweise nicht für Drosselungsanwendungen empfohlen. Das teilweise Öffnen des Ventils kann dazu führen, dass die weichen Sitze aufgrund des Hochgeschwindigkeitsstroms und der Turbulenzen, die zu Leckagen und einer verringerten Lebensdauer führen, ungleichmäßig abnutzen.
In Situationen mit Hochdruckabfällen können in Ballventilen Kavitation auftreten, bei denen sich Dampfblasen bilden und kollabieren, was zu Rauschen und potenziellen Schäden an den Ventilkomponenten führt. Dieser Effekt kann durch die richtige Ventilgrößen und die Auswahl geeigneter Materialien gemindert werden.
Die in Ballventile verwendeten weichen Sitze können ihre Anwendung in extrem hohen Temperaturumgebungen einschränken. Über bestimmten Temperaturen können sich die Sitzmaterialien verschlechtern und die Dichtungsfähigkeit des Ventils beeinträchtigen. Für Hochtemperaturanwendungen stehen Metall-Kugellventile zur Verfügung, bieten jedoch möglicherweise nicht die gleiche enge Versiegelung wie weichsitzige Konstruktionen.
Bei der Auswahl des geeigneten Ballventils werden mehrere Faktoren berücksichtigt, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
Die Ventilmaterialien müssen mit den Medien kompatibel sein, die sie kontrollieren. Die Kompatibilität verhindert Korrosion und Verschlechterung, wodurch die Integrität sowohl des Ventils als auch des Systems aufrechterhalten wird. Beratung chemischer Resistenzdiagramme und Herstellerempfehlungen sind während der Auswahl von wesentlicher Bedeutung.
Das Verständnis des Betriebsdrucks und der Temperaturbereiche der Anwendung sorgt dafür, dass das Ventil die Bedingungen sicher behandeln kann. Durch die Auswahl eines Ventils mit geeigneten Bewertungen wird Misserfolge vermieden und die Lebensdauer verlängert.
Kugelventile sind mit verschiedenen Endverbindungen erhältlich, einschließlich Gewinde-, Flansch-, Schweiß- und Komprimierungsanpassungen. Durch die Auswahl des richtigen Verbindungstyps wird die Installation ermöglicht und die Kompatibilität mit vorhandenen Rohrleitungssystemen gewährleistet.
Ventile können manuell oder mit Aktuatoren zur automatisierten Steuerung ausgestattet werden. Die Auswahl hängt von den Anforderungen der Anwendung an Steuerung, Zugänglichkeit und Integration in Kontrollsysteme ab. Automatisierte Ventile verbessern die Steuerpräzision und können in komplexe Prozesssysteme integriert werden.
Die ordnungsgemäße Aufrechterhaltung der Ballventile ist für Sicherheit und Leistung von entscheidender Bedeutung. Regelmäßige Inspektionen und Einhaltung von Wartungsplänen verhindern unerwartete Ausfälle.
Durch die Überprüfung der Ventile auf Anzeichen von Verschleiß, Korrosion oder Schäden können Probleme identifiziert werden, bevor sie zu Lecks oder betrieblichen Problemen führen. Überprüfung auf ordnungsgemäße Betrieb, Dichtungsintegrität und reibungslose Betätigung stellt sicher, dass das Ventil zuverlässig bleibt.
Im Laufe der Zeit können sich Dichtungen und Sitze aufgrund von Verschleiß oder chemischer Angriff verschlechtern. Das Ersetzen dieser Komponenten stellt nach Bedarf die Dichtungsfähigkeit des Ventils wieder her und verlängert seine Lebensdauer. Einige Kugelventile sind für eine einfache Wartung ausgelegt, sodass Sie den Versiegelungssaustausch ermöglichen, ohne das Ventil aus der Rohrleitung zu entfernen.
Die Betreiber sollten in der ordnungsgemäßen Verwendung von Ballventilen geschult werden, einschließlich des Verständnisses der Risiken eines schnellen Betriebs, der Wasserhammer in Hochdrucksystemen verursachen kann. Durch die Implementierung von Verfahren zum schrittweisen Öffnen und Schließen können solche Risiken abmildern.
Ballventile spielen eine entscheidende Rolle bei der Steuerung des Flüssigkeitsflusss in verschiedenen Branchen und Anwendungen. Ihre Einfachheit, Zuverlässigkeit und Effizienz machen sie zu einer wesentlichen Komponente in Systemen, die von Haushaltsleitungen bis hin zu komplexen industriellen Prozessen reichen. Das Verständnis der Typen, Anwendungen, Vorteile und Einschränkungen von Ballventilen ermöglicht es Fachleuten, fundierte Entscheidungen bei der Auswahl von Ventilen für bestimmte Anforderungen zu treffen. Die ordnungsgemäße Auswahl, den Betrieb und die Wartung von Ballventilen tragen zur Systemeffizienz, Sicherheit und Langlebigkeit bei.
Ballventile werden in verschiedenen Anwendungen verwendet, einschließlich industrieller Prozesse, Öl- und Gaspipelines, chemischer Verarbeitung, Haushaltsleitungen, HLK -Systeme, Automobilsysteme und landwirtschaftlicher Bewässerung. Sie bieten eine zuverlässige Absperrung und Kontrolle von Flüssigkeiten in Systemen, die Haltbarkeit und Effizienz erfordern.
Während beide Ventile an/aus dem/aus sind, verwendet ein Kugelventil eine Kugelkugel mit einem Loch, um den Fluss zu kontrollieren, und erfordert eine 90-Grad-Kurve, um zu arbeiten. Ein Gate -Ventil verwendet ein flaches Tor, das sich nach oben und unten bewegt und mehrere Kurven öffnen oder schließen müssen. Kugelventile bieten einen schnelleren Betrieb und eine bessere Versiegelung, sind im Gegensatz zu den Tortenventilen nicht ideal zum Drossel.
Standardkugelventile werden nicht für das Droseln empfohlen, da eine teilweise Öffnung aufgrund des Hochgeschwindigkeitsstroms und der Turbulenzen Sitzschäden verursachen kann. V-Port-Ballventile sind jedoch für die Durchflussregelung ausgelegt und können in Drosselungsanwendungen verwendet werden, bei denen eine präzise Modulation erforderlich ist.
Kugelventile bestehen aus Materialien wie Edelstahl, Messing, Bronze, PVC und spezialisierten Legierungen. Die Auswahl des Materials hängt von Faktoren wie Druck, Temperatur und chemischer Kompatibilität ab, wobei die Medien kontrolliert werden.
Durch die Auswahl des richtigen Ballventils werden Medienkompatibilität, Druck- und Temperaturbewertungen, Endverbindetypen und die erforderliche Betätigungsmethode berücksichtigt. Die Beurteilung dieser Faktoren stellt sicher, dass das Ventil effektiv funktioniert und eine geeignete Lebensdauer für die beabsichtigte Anwendung aufweist.
Ballventile erfordern regelmäßige Inspektionen, um nach Verschleiß, Korrosion oder Beschädigung zu prüfen. Die Wartung kann das Austausch von Dichtungen und Sitzen umfassen, um die Dichtungsfähigkeit wiederherzustellen. Die ordnungsgemäße Betrieb und Einhaltung der Wartungspläne verbessert die Leistung und Langlebigkeit des Ventils.
Standard-Weichkugelventile haben aufgrund der Sitzmaterialien Temperatureinschränkungen. Für Hochtemperaturanwendungen können Metallkugelventile verwendet werden, obwohl sie möglicherweise nicht die gleiche enge Versiegelung bieten. Es ist wichtig, ein Ventil für den spezifischen Temperaturbereich der Anwendung auszuwählen.
