Beschreibung
Produkttyp | Kugelhahn mit Direktmontagemantel |
|---|---|
Modell | PBQ73F-16P |
Nenndurchmesser | DN15~DN150 |
Betriebsdruck | PN16, 150 Pfund, JIS10K |
Körpermaterial | WCB, CF8, CF8M, CF3M, A105, F304, F316, F316L usw |
Besatzmaterial | 304, 316, 316L |
Sitzdichtungsmaterial | PTFE, PPL, RTFE, PEEK usw. |
Verbindungsende | Flansch |
Designstandard | GB/T 12237, ASME B16.34, JIS B2071, DIN 3357 |
Von Angesicht zu Angesicht | Pioneers Design oder Ihre Anforderung |
Verbindung beenden | GB/T 9113, ASME B16.5, JIS B2212, DIN 2542 |
Inspektion und Test | GB/T 26480, API 598, JIS B2003, DIN 3230 |
Bediengerät | Griff, Schneckengetriebe, pneumatischer, elektrischer Antrieb |
Designmerkmal | 1) Das Flanschloch kann eine Gewindebohrung oder ein Durchgangsloch sein 2) Dampfanschluss wahlweise mit Gewinde oder Flansch 3) Optionales Antistatikgerät 4) Optionale V-Port-Steuerung 5) Design nach Kundenwunsch |

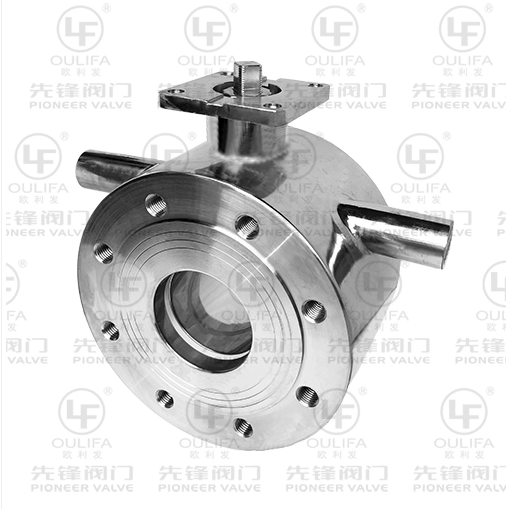

Unser Direktmontage-Kugelhahn mit Mantel wurde speziell für industrielle Prozesse entwickelt, die eine gleichmäßige Erwärmung oder Kühlung von Medien erfordern, um Erstarrung, Kristallisation oder Viskositätsänderungen zu verhindern. Dieser Kugelhahn mit Isoliermantel verfügt über eine vollständig umschlossene Mantelstruktur, die Dampf, heißes Wasser oder Kühlmedien um den Ventilkörper zirkulieren lässt und so eine stabile Temperatur des Prozessmediums aufrechterhält, um einen ungehinderten Durchfluss zu gewährleisten. Das Ventil verwendet einen präzisionsgefertigten, rotierenden Kugelkern, um eine zuverlässige Ein-/Aus- und Durchflussregelung zu gewährleisten, während die integrierte ISO-Montageplatte die direkte, problemlose Installation von pneumatischen oder elektrischen Stellantrieben für die automatisierte Prozesssteuerung ermöglicht. Im Gegensatz zu Standard-Kugelhähnen eliminiert dieses Modell kalte Stellen und Medienrückhaltung und eignet sich daher ideal für den Umgang mit hochviskosen oder leicht erstarrenden Medien.
Das optimierte Manteldesign des Ventils sorgt für eine gleichmäßige, flächendeckende Erwärmung oder Kühlung mit einem großvolumigen Isolierhohlraum, um eine konstante Medientemperatur aufrechtzuerhalten. Diese Struktur verhindert die Verfestigung empfindlicher Medien unter normalen atmosphärischen Bedingungen und reduziert so Ausfallzeiten und Wartungskosten für Industriebetriebe.
Dieser Mantelkugelhahn für pneumatische Stellantriebe verfügt über eine Standard-ISO-Direktmontageplatte, wodurch bei der Installation von pneumatischen oder elektrischen Stellantrieben keine kundenspezifischen Halterungen oder Änderungen erforderlich sind. Dieses Design vereinfacht die Installation, verkürzt die Montagezeit und bietet eine kompakte Grundfläche für automatisierte Prozesssysteme.
Die kompakte Wafer-Struktur des Ventils minimiert den Abstand zwischen Ventilsitz und Endflanschen, reduziert die Medienretention und eliminiert tote Zonen im Strömungsweg. Dieses Design bietet eine hervorragende Dichtungsleistung, eine längere Lebensdauer und eine einfachere Reinigung für Prozesse, die strenge Hygienestandards erfordern. Zu den weiteren anpassbaren Funktionen gehören Flanschanschlüsse mit Gewinde oder Durchgangsloch, Dampfanschlüsse mit Gewinde oder Flansch, Antistatikvorrichtungen und V-Anschluss-Steuergarnitur.
Dieser Hochtemperatur-Kugelhahn mit Mantel wurde für industrielle Prozesse entwickelt, in denen leicht erstarrende oder hochviskose Medien verarbeitet werden. Zu den üblichen Anwendungen zählen die Lebensmittel- und Süßwarenherstellung (Schokolade, Speisefett), die petrochemische Verarbeitung (Benzol, geschmolzener Schwefel), der Straßen- und Baubau (Asphalt, Bitumen), die Polymer- und Chemieproduktion (Wachs, Polyurethan, Harz, Fettalkohol) und die Kosmetikherstellung.
Wir sind ein vertrauenswürdiger Anbieter von Flüssigkeitskontrolllösungen für Industriebetreiber auf der ganzen Welt mit vollständig anpassbaren Kugelhahnkonfigurationen für die Direktmontage , um Ihre individuellen Prozessanforderungen zu erfüllen. Jedes Ventil wird unter strikter Einhaltung globaler Design- und Teststandards hergestellt, mit internen Qualitätsprüfungen im Einklang mit GB/T 26480, API 598 und anderen Branchenspezifikationen. Unser engagiertes Technikteam bietet umfassenden Support, vom kundenspezifischen Design bis zum Kundendienst, um die optimale Leistung für Ihre spezifische Anwendung sicherzustellen. Bei Fragen wenden Sie sich bitte an unser Team unter +86 (577) 86838999 oder per E-Mail an pioneertrade@163.com..
Es wurde speziell für Medien entwickelt, die bei normaler Atmosphärentemperatur leicht erstarren oder nicht fließen, darunter Schokolade, Fett, Benzol, geschmolzener Schwefel, Asphalt, Wachs, Polyurethan, Harz und Fettalkohol.
Die integrierte ISO-Direktmontageplatte unterstützt die nahtlose Installation von manuellen Griffen, Schneckengetrieben, pneumatischen Stellantrieben und elektrischen Stellantrieben und eignet sich somit sowohl für den manuellen Betrieb als auch für vollautomatische industrielle Prozesssysteme.
Unser Mantelkugelhahn wird in strikter Übereinstimmung mit den Standards GB/T 12237, ASME B16.34, JIS B2071 und DIN 3357 entwickelt und hergestellt, wobei die Endanschlüsse und Druckprüfungen den weltweit führenden Branchenspezifikationen entsprechen.
